Oil Pump Durability Test Bench, il nostro Banco Prova Pompe Olio

opus automazione progetta e realizza banchi prova standard e/o customizzati. Tra i punti di forza della nostra azienda rientra la capacità di offrire soluzioni customizzate: il nostro ufficio R&D progetta banchi prova che siano in grado di soddisfare tutte le esigenze dei nostri clienti.

Uno dei nostri progetti conclusi è il banco di durata per testare le pompe olio e pompe olio elettriche. Il banco esegue profili di velocità, accelerazione, perdite di carico e temperatura, simulando tutte le condizioni reali a cui è sottoposto il pezzo in prova.

Il sistema idraulico, di trasmissione così come le interfacce elettriche, meccaniche e idrauliche verso i dispositivi sottoposti a test, sono realizzati sulla base delle specifiche tecniche del cliente.

Il sistema è predisposto anche per l’interfacciamento con i più diffusi protocolli standard (LIN, CAN, ecc.)



Scopri il funzionamento del banco:



Parametri tecnici principali (per ogni testa):

  • Capacità del serbatoio olio principale: 100 litri;
  • Range di temperatura dell’olio: da temperatura ambiente a 150°C; (-20 ° C opzionale con unità refrigerante esterna);
  • Capacità di pressione massima: 20 Bar;
  • Diametro nominale della linea idraulica principale: DN25;
  • Simulazione del carico idraulico: tramite elettrovalvola (completamente aperta o completamente chiusa) e valvola proporzionale;
  • Accuratezza del trasduttore di pressione: 0,2% -100% FS;
  • Velocità massima di riscaldamento: 1°C/min;
  • Velocità massima del motore principale: 7000 RPM;
  • Coppia massima motore principale: [email protected]
  • Funzionalità del test del vuoto (opzionale)
  • Vetro di ispezione della testa con luce LED esterna;
  • Presa elettrica con tensione regolabile per elettrovalvola comando pompa di bordo;
  • Protezione Oil Heat: Protezione hardware che indica quando si raggiunge il livello minimo dell’olio e la temperatura massima dell’olio.
  • Interblocco di sicurezza per l’apertura del tettuccio quando la testa è ancora in movimento;
  • Cavo di interconnessione ombelicale L = 20m (sono disponibili altre lunghezze)



Il banco è corredato da un Software di controllo ed elaborazione di dati sviluppato dai nostri ingegneri.

Caratteristiche del software di controllo ed elaborazione dati:

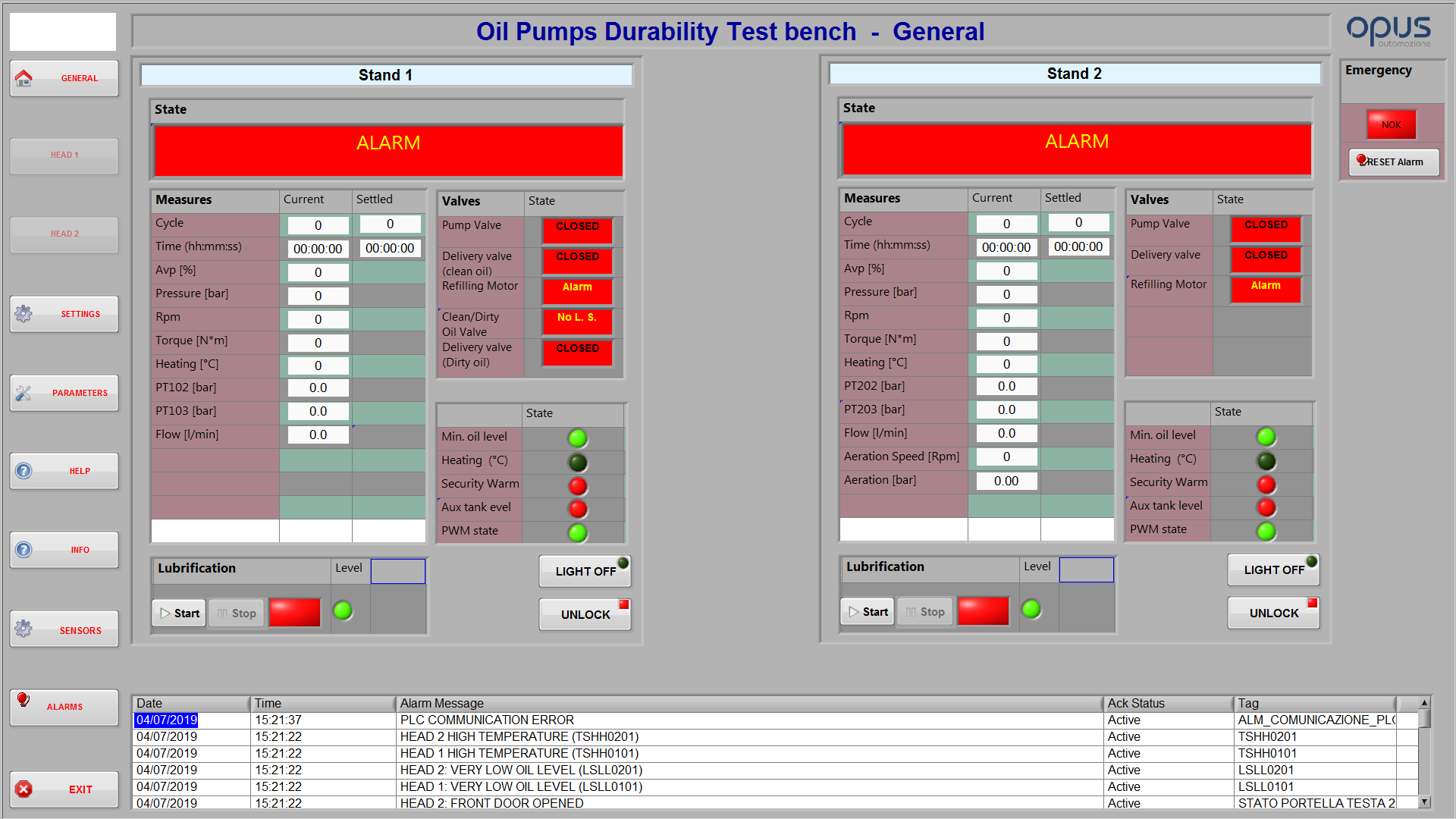

  • Software di automazione con interfaccia HMI avanzata.
  • L’HMI permette la gestione completa del banco, consentendo la gestione delle ricette di prova e la visualizzazione dello stato delle prove in corso. Inoltre, l’interfaccia HMI, permette la visualizzazione di allarmi e / o allarmi di sistema;
  • Possibilità di salvataggio su file delle ricette personalizzate;
  • Stop automatico nel caso di superamento soglie di pressione, coppia, temperatura;
  • Backup automatico dei dati durante il test in file CSV / Excel;
  • Possibilità di calibrazione dei sensori tramite coefficienti di calibrazione;
  • Possibilità di eseguire prove in modalità “free running”.





Contattaci per progettare insieme il tuo nuovo banco prova: [email protected]
