Banco prova Durata Pompe Elettriche

Banco prova Durata Pompe Elettriche

In questo articolo vogliamo approfondire le caratteristiche del nostro Banco prova Durata Pompe Elettriche. Ma prima, è importante presentare le competenze di Opus Automazione:

Opus Automazione svolge il ruolo strategico di integratore di sistema, infatti, ogni applicazione viene progettata secondo le specifiche esigenze del cliente, analizzando e cercando la soluzione tecnologica più adatta ad ogni sua richiesta. Realizziamo dai più semplici banchi prova sino a quelli più complessi.

Contattaci per discutere insieme le necessità della tua azienda e progettare un banco prova tailor-made: [email protected]

L’attività di opus nei banchi prova

L’attività dell’azienda si basa sulla progettazione di nuovi banchi prova e all’ammodernamento e rifacimento di sistemi già esistenti.

Alcuni dei nostri progetti:

  1. Banchi prova scoppio
  2. Banchi prova di durata
  3. Banchi prova dilatazione volumetrica
  4. Banchi di tenuta e scoppio
  5. Banchi prova Impulsi

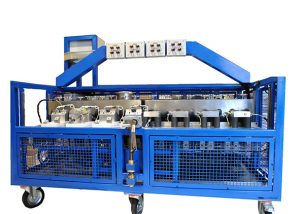

Banco Prova di Durata delle Pompe Elettriche

Il banco è idoneo per testare le pompe olio elettriche ed è costituito da una vasca per test olio con possibilità di eseguire cicli termici di riscaldamento e raffreddamento fino a 150 ° C.

Opzionalmente, il sistema può essere fornito con un’unità di raffreddamento per temperature inferiori (-40 ° C).

Ecco le caratteristiche specifiche:

  • Piano base in alluminio fino a n. 8 pompe
  • 8 circuiti idraulici indipendenti
  • Alimentazione pompe regolabile – tensione e corrente (max 18V / 40A)
  • 2 valvole di controllo manuale per ogni pompa testata (16 valvole in totale)
  • 2 resistenze riscaldanti e 1 scambiatore di calore olio / aria per cicli termici dell’olio testato

Descrizione e caratteristiche della macchina

Il banco è predisposto per gestire 4 pompe pilotate da protocollo LIN e 4 pompe con alimentazione diretta. La pompa dell’olio può essere alimentata da 0 a 15V con 50A max e il circuito idraulico di ogni pompa è composto da due valvole micrometriche per la regolazione del carico.

Il banco di prova è dotato di un DAQ e di un software HMI per controllare le funzioni, gestire le ricette, log e tendenze.

Scheda tecnica della macchina

  • Struttura in acciaio al carbonio e piano base in alluminio fino a n.8 pompe
  • Interfacce meccaniche in alluminio / PTFE a supporto delle pompe;
  • Alimentazione pompe regolabile
  • Tensione e corrente (max 18V / 40A);
  • Serbatoio da 200 litri per olio di prova;
  • Vi sono due valvole di controllo manuale per ogni pompa testata (16 valvole in totale)
  • Fondo raccolta olio gocciolante sotto il vano;
  • Impianto idraulico e componenti idraulici completamente isolati;
  • 2 resistenze di riscaldamento e 1 scambiatore di calore olio / aria per cicli termici dell’olio in prova;
  • 4 teste con comando LIN e 4 teste predisposte con alimentazione diretta e inversione di polarità con dispositivi statici;
  • 8 circuiti idraulici indipendenti;
  • 1 quadro elettrico, dimensioni di ingombro 2000x600x400 mm, nel quale sono installati dispostivi di controllo e potenza forniture;
  • 1 sistema di acquisizione dati.



Il nostro know-how e le nostre competenze ingegneristiche possono supportare la fase di collaudo dei tuoi prodotti.

Contattaci e valutiamo insieme le tue necessità.
