Banco Hydro Test: Perché è importante testare gli scalpelli?
Gli scalpelli sono utilizzati per effettuare vari tipi di perforazione, per esempio pozzi geotermici, pozzi petroliferi…
Il processo di costruzione dello scalpello richiede attenzione e cura, soprattutto nel momento in cui si saldano insieme le diverse sezioni. È proprio in questa fase che si possono formare delle microfessurazioni nella saldatura, che potrebbero distruggere il componente in fase di esercizio.
Il Banco Hydro Test di opus automazione testa idraulicamente la tenuta degli scalpelli tramite l’alta pressione, facendo sì che tutte le microfessurazioni vengano individuate e corrette prima della messa in utilizzo del pezzo. Le pressioni di prova arrivano fino a 300 bar ma, su richiesta, è possibile ottenere pressioni maggiori.
Il banco prova è dotato di un sistema di acquisizione dati e di un software di interfaccia che consente di controllare le funzioni, memorizzare e richiamare le ricette di prova, realizzare registri di allarme e tendenze…
Di seguito si descrivono le caratteristiche principali del Banco Hydro Test:
PARAMETRI PRINCIPALI:
- Struttura in acciaio al carbonio, max. dimensioni (LxPxH);
- Camera di prova con protezioni scorrevoli;
- Teste rotanti di ± 180 °;
- Circuito di recupero e raccolta con filtro;
- Max pressione di prova, 300 bar (pressioni maggiori su richiesta);
- Serbatoio di prova del fluido da 50 litri;
- Sistema di controllo software installabile anche su PC esterno;
- Modalità automatica o manuale per eseguire il test;
- Max assorbimento di potenza: 400Vac @ 50 / 60Hz @ 1kW;
- Alimentazione pneumatica: aria secca 6 bar (87 psi);
- Peso di circa 1500 kg, secondo la configurazione del BIT;
- Telecomando per supporto e diagnostica;
- Peso massimo della punta: 245 kg (540 libbre)

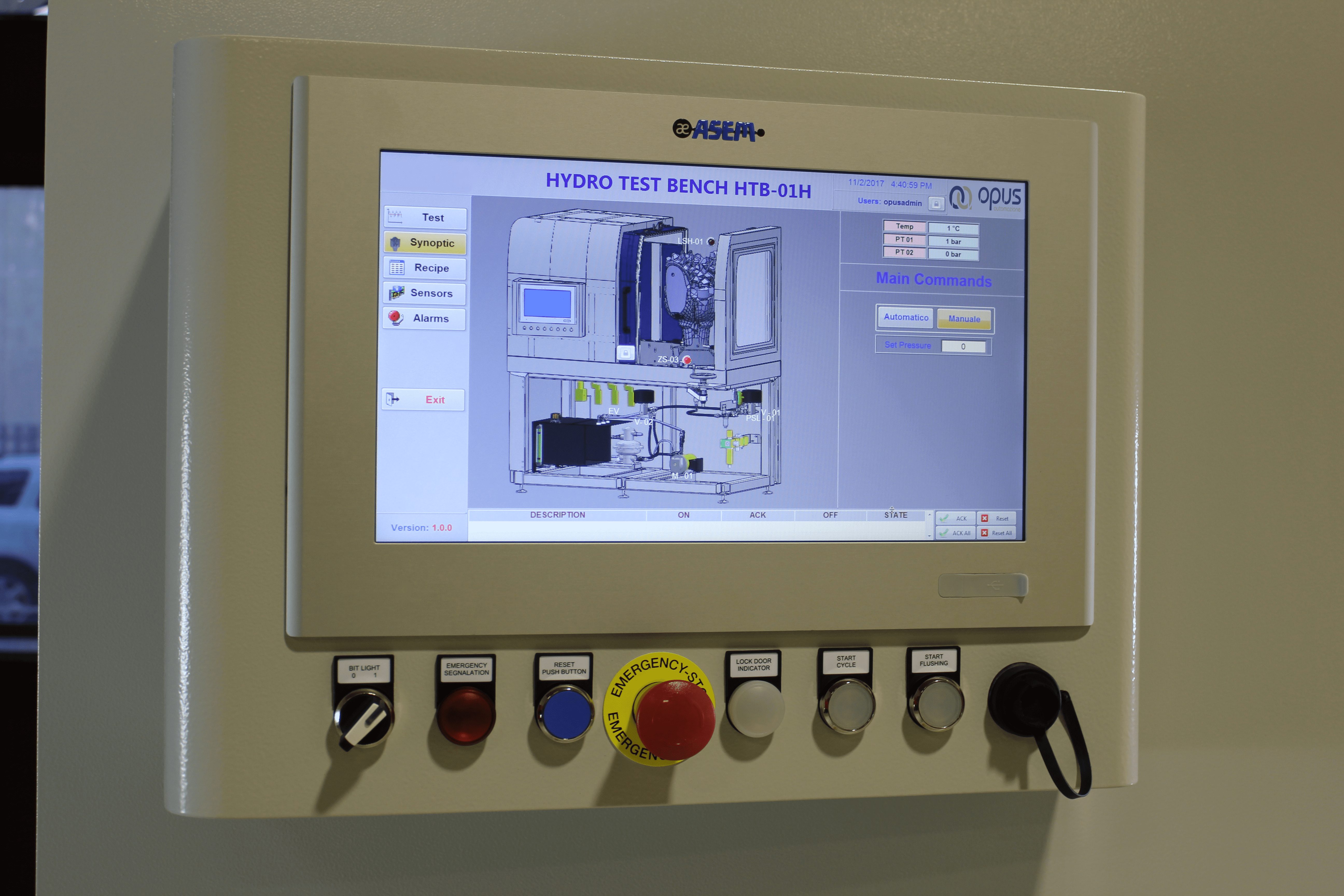

SOFTWARE DI CONTROLLO E INTERFACCIA DI SUPERVISIONE:
- Interfaccia utente avanzata per gestire facilmente test e dati acquisiti; L’interfaccia permette di: gestire tutti i banchi prova, programmare le ricette con diversi valori di prova, produrre e archiviare i report, visualizzare gli andamenti dei test e salvare gli allarmi operativi;
- Interruzione automatica del test;
- Memorizzazione dei dati di prova in file CSV / Excel, con gestione della stampa;
- Possibilità di eseguire il test in modalità “free running”;
- Interfaccia codice a barre per la lettura dei dati BIT e l’impostazione automatica della ricetta
Contatta info@opus-automazione.it
PRODOTTO: Banco Hydro Test
DATASHEET: Datasheet Banco Hydro Test
